Tri-Clamp 尺寸选型指南：管外径、卡盘外径与垫片匹配
量对接口尺寸，核对垫片与配合件，明确单件或成套需求。附指定系列尺寸参考表和可复制的 RFQ 询价清单。
确认 Tri-Clamp 接头时，先记录管外径、卡盘外径和连接系列。卡箍能够扣住两个卡盘，并不能单独证明垫片、流道或使用等级已经匹配。本文说明测量位置、尺寸参考表的使用边界，以及怎样整理便于核算的询价清单。
1. 先确认连接体系
Tri-Clamp 卫生级卡箍连接通过外部卡箍，将两个配合卡盘与成型密封垫组合成可拆卸接头，可用于管件、阀门和设备接口。仅凭名称不能确定尺寸系列、表面处理、材质牌号或认证。
KF/NW 真空接口、V-band 连接和 DIN/SMS 螺纹活接具有不同的配合与密封结构，不能只看卡箍外观判断。应核对标识、密封面、配合零件和设备图纸；两种体系之间连接时，可先核查现有转接件，必要时再按图评审。
不确定接口时，请提供端面正视图、带比例参照的侧视图，以及设备或零件编号。焊接、螺纹或软管转接件应分别记录两端；螺纹代号或软管规格不能代替快装端尺寸。

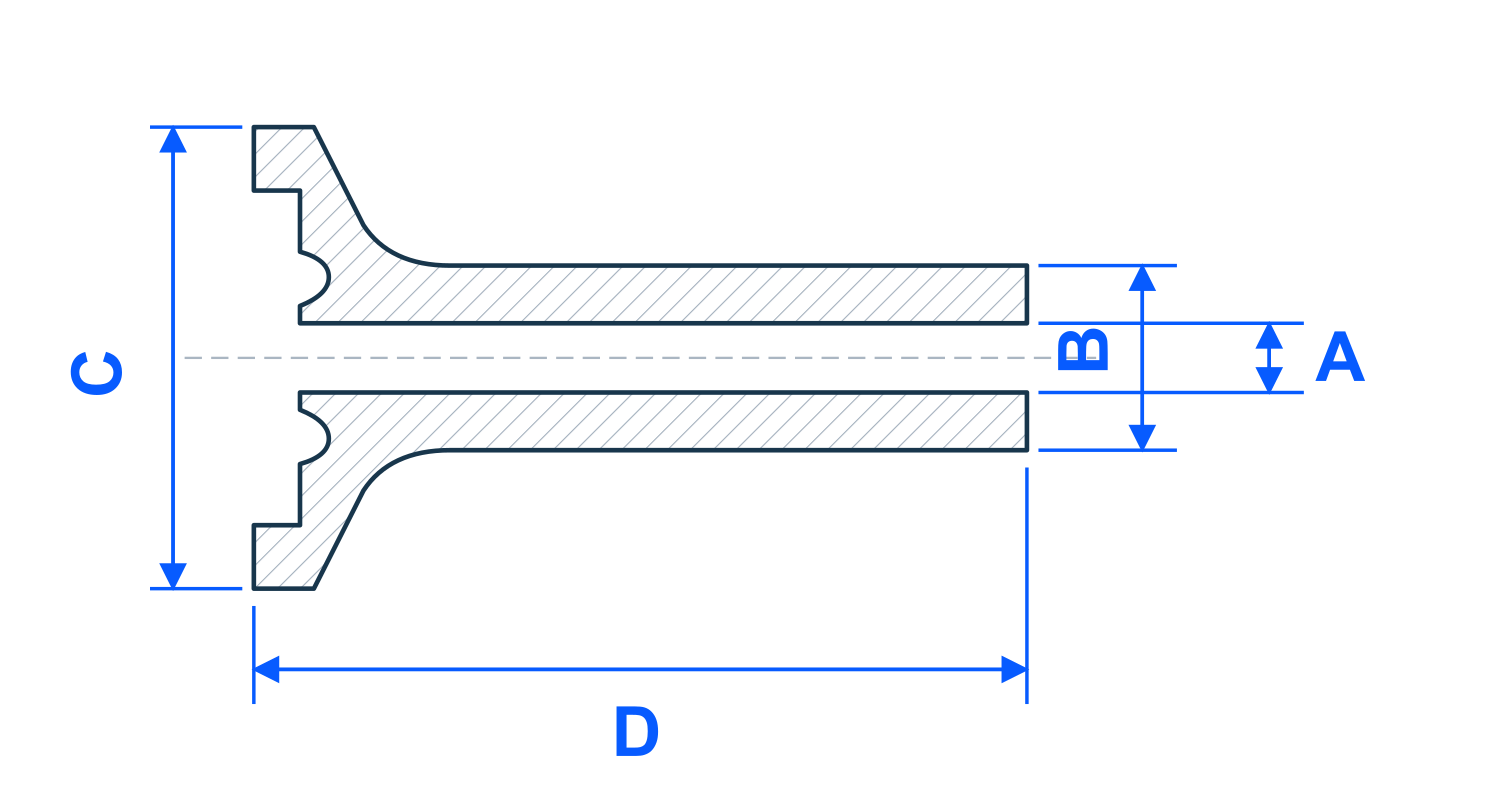

2. 测量管外径、卡盘外径、内孔和长度
- 管外径 B：测量直管或焊接管颈的外侧直径，避免量到凸边、焊缝或卡盘。记录实测值和单位，已知公称规格时同时注明。
- 卡盘外径 C：测量卡盘最外缘的直径。配套现有接头时，还应提供密封面轮廓或图纸。
- 内孔 A 与壁厚：能够测得时请补充，尤其是替换管材、变径件和设备接口。外形尺寸一致并不说明流道相同。
- 长度 D：记录轴向长度及测量起止位置。短型、中型与长型卡盘可能具有相同法兰外径，但安装空间不同，不能根据公称规格推定长度。
清洁测量面；如怀疑磨损或变形，可换方向复测。英寸与毫米需明确标注。现场测量用于识别零件，不等于生产公差，也不能替代双方确认的图纸。只能测到一个尺寸时，说明测量部位即可，不必猜测其他尺寸。
3. 对照一个明确系列的尺寸表
下表摘取 Dixon 接口识别表中 1–4 英寸 OD 管用卡盘条目，直径单位沿用原表的毫米。此表用于接口识别，不代表 Chelsey 库存、订货图纸，也不表示所有 Tri-Clamp 系列都能互换。
管规格（英寸） | 管外径（mm） | 卡盘外径（mm） |
|---|---|---|
1" | 25.4 | 50.5 |
1½" | 38.1 | 50.5 |
2" | 50.8 | 64.0 |
2½" | 63.5 | 77.5 |
3" | 76.2 | 91.0 |
4" | 101.6 | 119.0 |
来源：Dixon《Hygienic Fittings Product Brochure》第32页，管用卡盘接口识别
可按实测管外径和卡盘外径缩小范围，再确认所选 Chelsey 产品、两端配合及适用图纸。公称管规格、其他公制管系列或其他卡盘结构应分别使用对应资料，不能把相近尺寸四舍五入成匹配值，也不能把参考值当作公差。
4. 共享卡盘外径，不代表垫片可以混用
上述参考表中，1 英寸与 1½ 英寸条目共用 50.5 mm 卡盘外径，但管外径不同。因此只提供“50.5 mm 卡盘”仍无法确定接管规格，还需管外径或配合件图纸。
垫片需要单独确认。例如 Rubber Fab 将 1 英寸和 1½ 英寸 Tuf-Flex 垫片分别列项，外径相同、内径不同。此例说明只看外形尺寸不够，不能直接作为所有 Chelsey 接头的垫片型号依据。
应核对垫片内径、截面、定位结构、材质与配对密封面。错误的垫片可能伸入流道，或形成不合适的接头几何；实际密封和清洗表现取决于完整组件及使用工况。不能因为卡箍能扣紧就认定整套兼容。
5. 明确采购单件还是成套
一个典型独立快装接头由两个匹配卡盘、一个垫片和一个卡箍组成。设备接口可能已自带一个卡盘，维修或延伸管路时不一定需要重复采购。产品未明确时，卡箍形式与密封材料需分别确认。
数量请注明“件”还是“套”。成套件应列明包含项、卡盘长度和不同端口要求；单独零件则逐行描述。弯头或转接头的报价不默认包含配套卡箍和垫片。
6. 补充材料、清洗和文件要求
请注明所需金属牌号和垫片规格，不要只凭材料名称判断适用性。补充介质及浓度、运行和清洗温度、压力或真空条件、清洗灭菌周期。暴露时间、循环变化和具体胶料配方均可能影响选择。
已有合格密封件时，可提供厂家、牌号或零件编号。螺纹转接件需注明螺纹制式、尺寸和内外牙；软管转接件需注明软管内径与配套要求，再结合具体产品确认供货范围。
表面处理、检验和材质文件要求应在下单前提出。如需 EN 10204 3.1 文件，请明确列出，以便针对实际产品与订单确认可提供范围。全目录不采用统一的压力、温度、粗糙度或认证承诺。
7. 复制这份 RFQ 询价清单
将以下字段复制到询价内容即可。未知项填写“待确认”，无需全部核实后才联系我们；每行列一个零件或一个定义清楚的套装。
- 采购范围：单独零件或成套，列明套装包含项。
- 连接/依据：系列、标准或图纸号与版本；配合件信息。
- 规格明细：产品描述｜管外径｜卡盘外径｜另一端｜必要的内孔/壁厚/长度｜单位｜件数或套数。
- 材质/密封：所需金属牌号、垫片材料及现用密封件编号。
- 工况：介质/浓度、运行温压、清洗或灭菌方式及周期。
- 交付：目的国家、期望时间、需商议的运输条款。
- 文件/问题：所需记录、图纸/BOM版本及待确认内容。
请通过询价表单发送需求。提交后，可将图纸或 BOM 连同公司名称发送至联系邮箱，便于关联本次询价。
