产品概览
真空夹紧结构

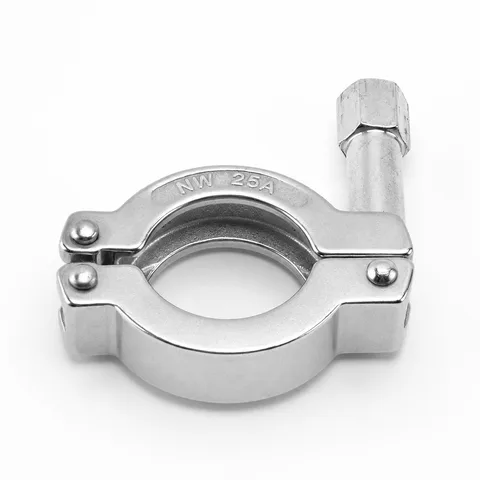

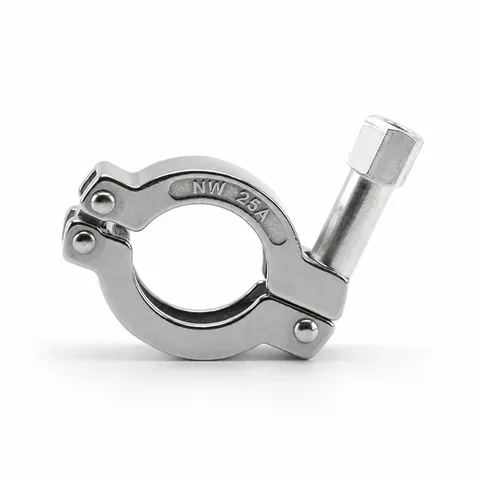

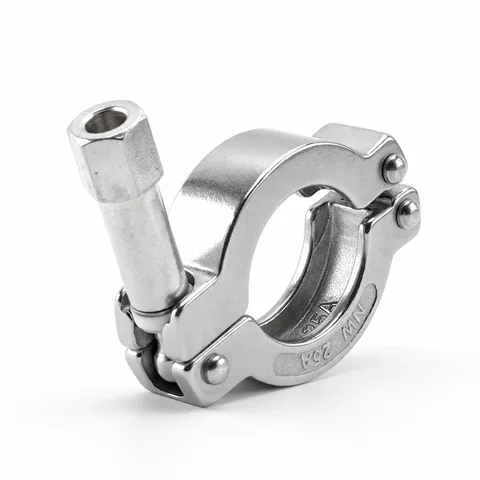

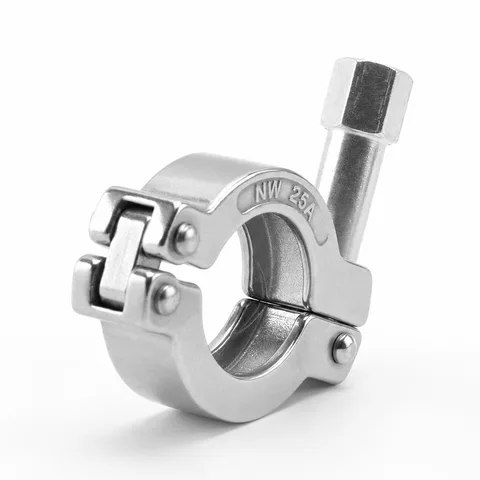

不锈钢 KF 双销卡箍 · 立式锁紧件：不锈钢KF双销卡箍保留图示立式手动锁紧件。
法兰装配
卡箍夹持配对真空法兰外缘，密封组件另行配套。KF接头由配对法兰定位中心环及O形圈，卡箍直径、法兰轮廓及密封尺寸需属于同一连接体系。
技术规格
产品系列
- 夹持接口
- KF 真空 (本产品系列)
结构与表面
- 加工方式
- CNC 车床加工 (主体表面与加工)
- 表面粗糙度
- Ra≤0.8 (主体表面与加工)
NW / KF Double Pin Vacuum Clamp
适用于不锈钢 KF 双销卡箍 · 立式锁紧件系列尺寸参考（图表涵盖 KF-16–KF-50，页面概览常列 1/2″ - 2″, F10-F50）；选型时请按具体连接制式与配接管路尺寸核对。
| Size | A | B | C |
|---|---|---|---|
| KF-16 | 41.5 | 61 | 16 |
| KF-25 | 52 | 71.5 | 16 |
| KF-40 | 67 | 91 | 16 |
| KF-50 | 87 | 114 | 19 |
