产品概览
结构与配套

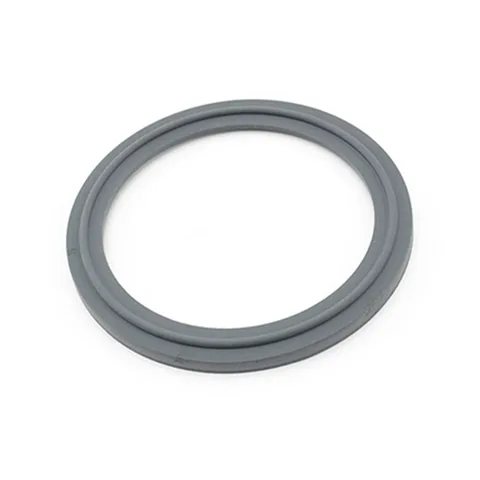

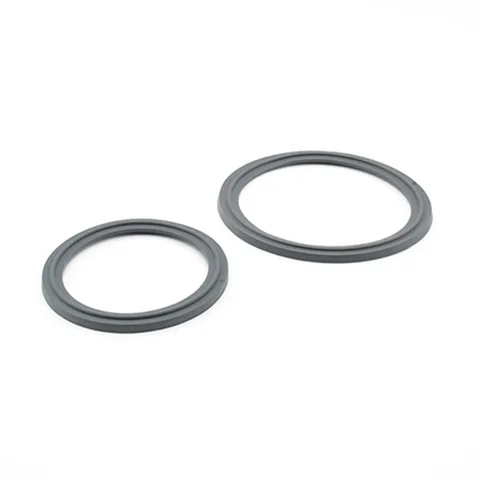

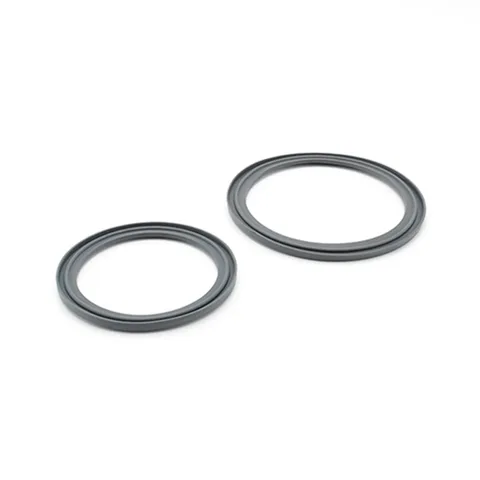

密封垫安装在配对卡盘密封面之间，通过卡箍接头压紧形成密封。按垫片截面、内外径及材料分别选择；带网型同时包含筛网，不能当作普通无网密封垫。系列正文列示DN20~100，尺寸对照图另列其型号范围，两者按各自尺寸标记读取，不把英寸公称尺寸与DN直接等同。
技术规格
产品系列
- 系列规格范围
- DN20~100 (正文表的公称范围，与尺寸图各行标记分别读取。)

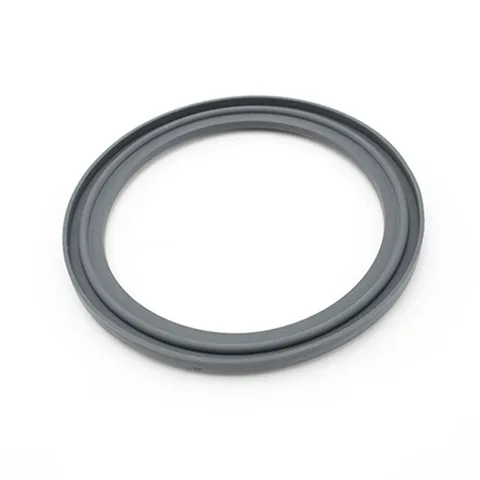

13FG 翻边型卡盘密封垫片尺寸参考表
适用于 13FG 翻边定位型卡盘密封垫片系列（图表列示 1.0"–12"，其中 1.0" 与 1.5" 共用 52.7 翻边外径）；选型时请按具体胶料材质及配接卡盘规格核对。
| 规格 Size | ØA | ØB |
|---|---|---|
| 1.0" | 22.8 | 52.7 |
| 1.5" | 35.8 | 52.7 |
| 2.0" | 48.8 | 66.2 |
| 2.5" | 60.5 | 79.7 |
| 3.0" | 73.1 | 93.2 |
| 4.0" | 97.8 | 121.2 |
| 6.0" | 148 | 169.1 |
| 10" | 249 | 270.7 |
| 12" | 300 | 321.5 |
尺寸符号说明
- ØA
- 垫片内孔直径
