结构与连接

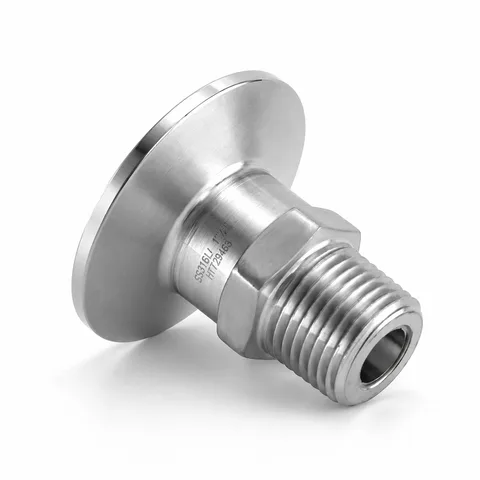

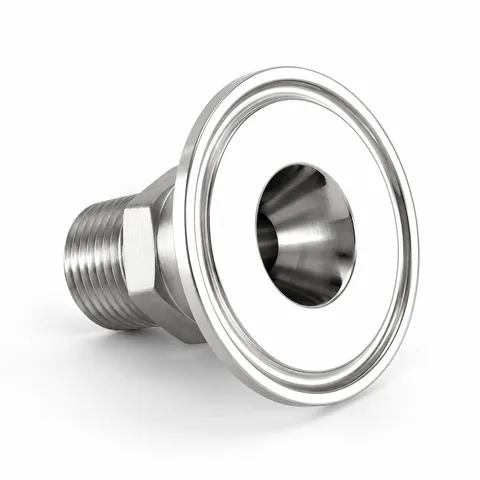

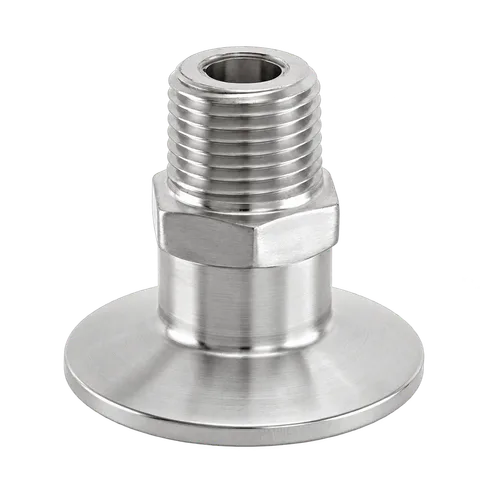

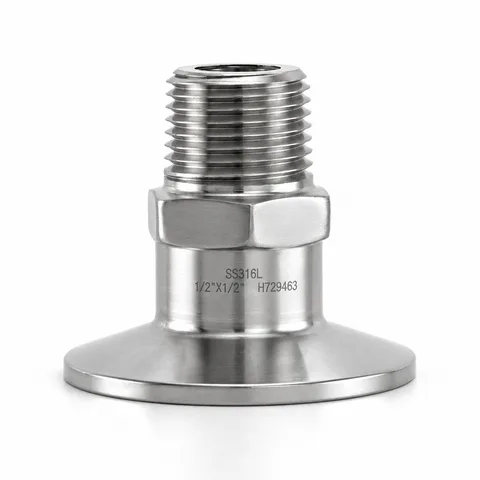

阶梯肩部外螺纹接头由伸出的外螺纹端，经六角肩部过渡到快装卡盘。中间肩部及管颈使其区别于直六角型和短凸台型；螺纹端与快装密封面是需要分别确定的两种配合接口。
技术规格
产品系列
- 端口 1
- 卫生级卡箍 (本产品系列)
- 端口 2
- 螺纹 (本产品系列)
- 系列规格范围
- ½"~4" (目录所列规格范围；实际尺寸按口径及接口标准分别对应。)
- 标准选项
- 3A,DIN,SMS,ISO (接口尺寸标准选项；按对应标准选型，不表示认证或不同标准互换。)
21MP (Plain Milling)
适用于六角肩外螺纹快装接头系列尺寸参考（图表涵盖 1.0"&1.5"×1/4"–2.0"×2.0"）；选型时请按具体连接制式与配接管路尺寸核对。
| Size | ØA | ØC | PT | L |
|---|---|---|---|---|
| 1.0"&1.5"×1/4" | 8.56 | 50.5 | 1/4" | 40 |
| 1.0"&1.5"×3/8" | 12.7 | 50.5 | 3/8" | 40 |
| 1.0"&1.5"×1/2" | 15.5 | 50.5 | 1/2" | 45 |
| 1.0"&1.5"×3/4" | 21.3 | 50.5 | 3/4" | 45 |
| 1"&1.5"×1.0" | 28 | 50.5 | 1.0" | 50 |
| 1.0"&1.5"×1 1/4" | 34.8 | 50.5 | 1 1/4" | 50 |
| 2.0"×1.0" | 28 | 64 | 1.0" | 50 |
| 2.0"×1 1/4" | 35.7 | 64 | 1 1/4" | 50 |
| 2.0"×1.5" | 41.8 | 64 | 1 1/2" | 50 |
| 2.0"×2.0" | 47.5 | 64 | 2.0" | 54.7 |
尺寸符号说明
- PT
- 锥管螺纹规格
- L
- 结构总长度
